電力作業人員（特別是維修電工，裝配電工，試驗電工等）在進行電氣接線，

排查故障，維修保養時，最離不開的要數線號管了。

在電氣儀表接線過程中，線號管是必不可少的重要組成部分。

成熟的配電技術肯定離不開線號管，但是在實際應用過程中，

很多人都不重視，以至于接線不規范，給排查故障和維護帶來了麻煩。

關于線號管的常識:線號管的方向問題，你了解嗎？

號碼管又稱線號管，可以很確定的說：套取號碼管是有一定方向的。

01

號碼管的正確方向

1，號碼管水平方向或置于接線端子兩側時，號碼管文字方向從左往右讀數。

2，號碼管垂直方向或置于接線端子上下兩側時，號碼管文字方向從下至上讀取。

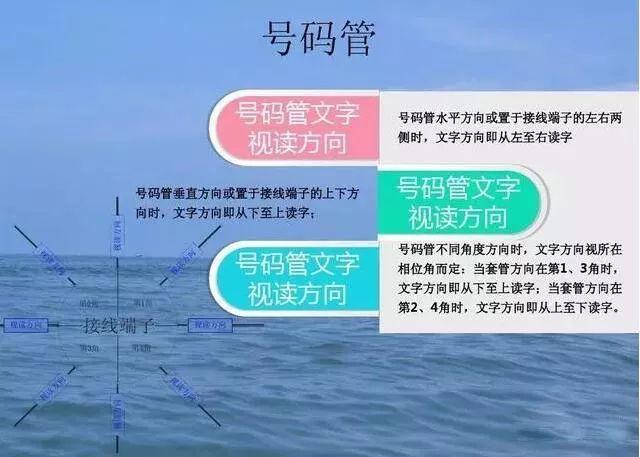

3，如圖所示：號碼管在不同角度時，文字方向視相位角而定。

例如：當套管方向在1，3角時，文字方向從下往上讀取。

例如：當套管方向在2，4角時，文字方向從上往下讀取。

02

號碼管的正確使用

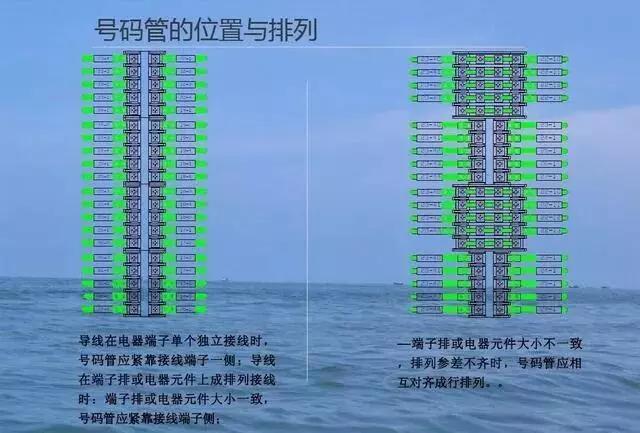

1，端子排或者用電設備大小不一，排列參差不齊時，號碼管應相互對齊，排列成行。

2，導線在端子處單個獨立接線時，號碼管應緊靠端子一側。

3，導線在端子或者用電設備上成排接線時，端子排或電器元件大小一致時，號碼管應緊靠接線端子側。

03

線號管的作用

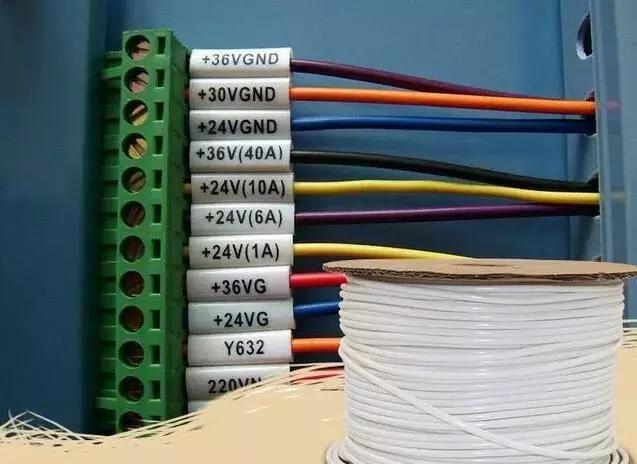

1，電氣儀表接線過程中需要套線號管，線號管上面會清楚的標明線號或者設備回路號，能夠讓電氣維修人員在維修保養過程中快速準確的看明白這條線是從哪里來，要去哪里的。

2，正規的接線，線號管和圖紙線號是一一對應的，并且完全配好電氣柜所有的線都扎的很嚴實，如果沒有線號，會大大增加排查故障的難度和時間。

相信很多電氣維修的師傅們都清楚，在復雜的控制系統中，線號管的作用幾乎無可取代，十分重要。
